اطلاعات کلی پروژه

• زمان پیش‌بینی شده: ۱ ساعت
• هزینه تخمینی قطعه: ۱۵۰ هزار تومان
• تخصص مورد نیاز: متوسط
• افزایش عملکرد: بهبود مصرف سوخت
• توصیه مکمل: تعویض فیلترهای هوا

نکته فنی: از فیلترهای روغنی استفاده نکنید

ابزارهای مورد نیاز

• پیچ‌گوشتی تخت

قطعات مورد نیاز

• سنسور ایرمس جدید

دستورالعمل گام به گام

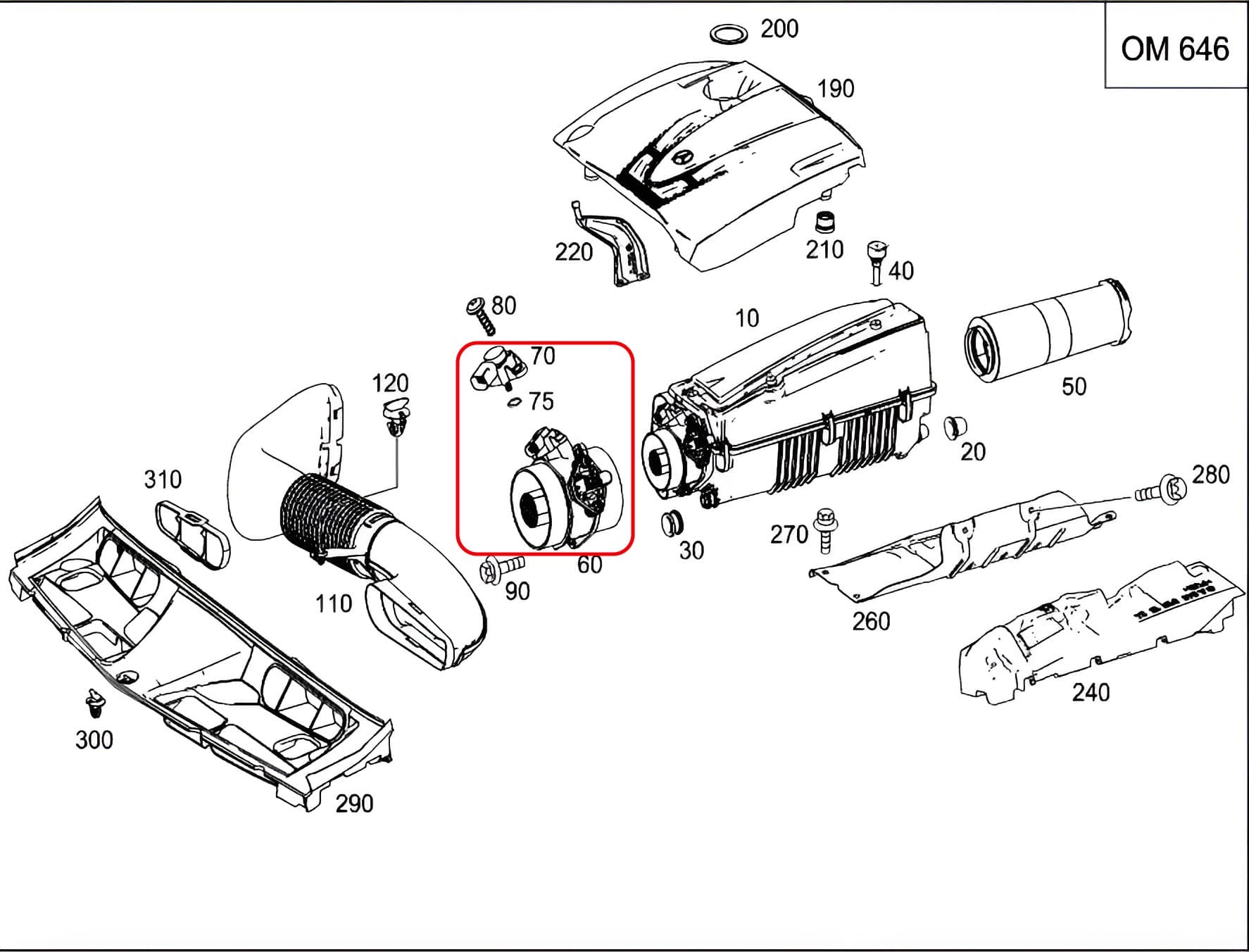

مرحله ۱: موقعیت سنسور ایرمس

سنسور ایرمس در زیر کاورهای موتور و در عقب موتور قرار دارد (فلش قرمز). ابتدا باید کاورها را بردارید. راهنمای برداشتن کاور ...

مرحله ۲: نمای سنسور پس از برداشتن کاور

با برداشته شدن کاورهای فیلتر هوا، محفظه سنسور ایرمس در عقب موتور قابل مشاهده است (فلش قرمز). یک شیلنگ وکیوم از روی ایرمس عبور می‌کند که به راحتی قابل جدا شدن است (فلش‌های زرد).

مرحله ۳: جدا کردن اتصال سمت چپ

انتهای سمت چپ محفظه موتور را با فشار دادن قسمت پلاستیکی شیاردار و تکان دادن اتصال جدا کنید (فلش‌های قرمز). گاهی فشار ملایم شیلنگ به داخل قبل از فشار دادن اتصال کمک می‌کند.

مرحله ۴: جدا کردن اتصال سمت دریچه گاز

انتهای دیگر به دریچه گاز متصل است. روی دو زبانه فشار دهید (فلش‌های قرمز) و اتصال را با تکان دادن ملایم جدا کنید.

مرحله ۵: جدا کردن کلیپ‌های نگهدارنده

سنسور ایرمس با یک قطعه پلاستیکی نصب ارائه می‌شود که دارای دو کلیپ پلاستیکی است که به عقب منیفولد ورودی متصل می‌شوند. با دستان خود به آرامی این کلیپ‌ها را در جهت فلش‌های قرمز از پایه جدا کرده و سنسور و پایه را به سمت بالا بلغزانید.

مرحله ۶: باز کردن کلیپ فلزی

از پیچ‌گوشتی تخت استفاده کرده و کلیپ فلزی در عقب محفظه را باز کنید (فلش قرمز).

مرحله ۷: بلند کردن محفظه ایرمس

حالا می‌توانید محفظه ایرمس را بلند کنید. این عکس بخش سنسور اصلی ایرمس را در پشت صفحه محافظ نشان می‌دهد (فلش قرمز). اتصال به ایرمس کوچک است و به راحتی آسیب می‌بیند، بنابراین محفظه ایرمس را به پهلو بچرخانید تا دسترسی بهتری به اتصال داشته باشید (فلش زرد).

مرحله ۸: جدا کردن اتصال برق

از یک پیچ‌گوشتی تخت کوچک استفاده کرده و به آرامی کلیپ را آزاد کنید (فلش قرمز) و اتصال را جدا کنید.

مرحله ۹: تمیز کردن یا تعویض سنسور

با خارج شدن ایرمس از خودرو، می‌توانید بخش فیلم سنسور ایرمس را (فلش قرمز) با تمیزکننده اسپری کنید اما این روش معمولاً موفقیت‌آمیز نیست و در نهایت نیاز به تعویض سنسور خواهد بود.

مرحله ۱۰: نصب سنسور جدید

قبل از نصب سنسور جدید، ناحیه واشر اتصال اطراف لوله را تمیز کرده و لوله را از نظر ترک بررسی کنید (فلش قرمز). نصب معکوس مراحل خارج کردن است.

نکات مهم

• اولین نشانه مشکل در ایرمس، روشن شدن چراغ چک موتور است
• نشتی وکیوم و سایر نشتی‌های هوا می‌توانند باعث خطاهای سنسور ایرمس شوند
• برخی سنسورهای ایرمس بر اساس شماره VIN سفارش داده می‌شوند
